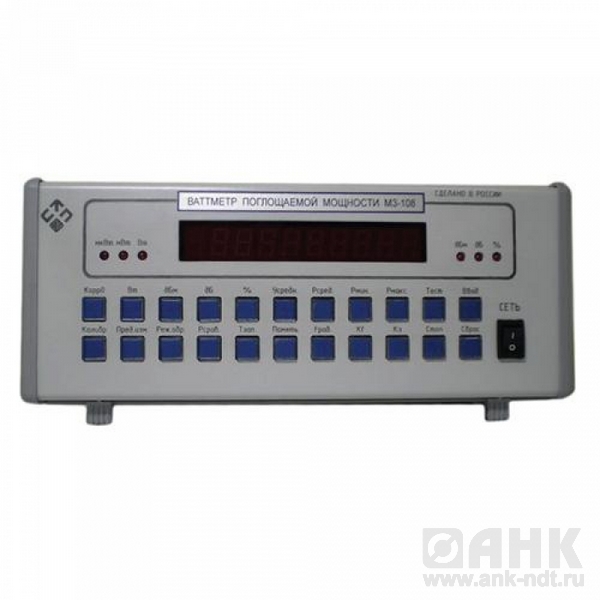

Описание М3-108-2 ваттметра
М3-108-2 — Предназначен для измерения малых, средних и больших уровней мощности непрерывных и импульсных колебаний в коаксиальных трактах. Ваттметры применяются при разработке и производстве генераторов, усилителей и передающих устройств СВЧ проходящей мощности, систем радиолокации, телевидения, а так же в поверочных и ремонтных органах.
Описание:
М3-108-2 — Предназначен для измерения малых, средних и больших уровней мощности непрерывных и импульсных колебаний в коаксиальных трактах. Ваттметры применяются при разработке и производстве генераторов, усилителей и передающих устройств СВЧ проходящей мощности, систем радиолокации, телевидения, а так же в поверочных и ремонтных органах.
Технические характеристики:
| Диапазон рабочих частот от 0 до 17,85 ГГц | |
| Измерение мощности от 0,1 мкВт (ед. счета) до 100 Вт (перекрывается четырьмя типами приемных коаксиальных преобразователей ППК). Диапазоны измерений средних значений мощности для всех четырех типов преобразователей: ППК1: 1 мкВт — 10 мВт; ППК2: 0,8 мВт — 1000 мВт; ППК3: 8 мВт — 10 Вт; ППК4: 80 мВт — 100 Вт. Измерение мощности в Дбм. Измерение мощности в Дб относительно задаваемого уровня мощности. Измерение мощности в % относительно задаваемого уровня мощности. Автоматическая идентификация подключенного типа преобразователя. Автоматическая установка времени подготовки к измерениям (время прогрева). Автоматическая коррекция нуля. Ручной и автоматический выбор пределов измерений. Автоматическое и ручное введение частотного коэффициента поправки. Встроенный калибратор мощности (4-е уровня мощности калибровки). Автокалибровка без отсоединения от тракта СВЧ. Допусковый контроль по нижнему и верхнему уровню мощности. Накопление результатов измерений через задаваемый интервал времени. Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 12 — 17,85 ГГц и динамическом диапазоне до 10 Вт —4-6 %. Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 0-12,05 ГГц при использовании преобразователя большого уровня (до 100 Вт) — 6-7%. •КСВН ваттметра в диапазоне частот 0,02 — 12,0 ГГц; не более 1,3. КСВН ваттметра в диапазоне частот 12,0 — 17,85 ГГц не более 1,4. Возможность сравнения текущих результатов измерений с их средним значением за устанавливаемый интервал времени. | Возможность индикации максимальных положительных и отрицательных значений отклонений измеряемой мощности от среднего значения за заданный интервал времени. Возможность тестирования ваттметра в процессе измерений мощности без ее отключения. Выбор 4-х видов режимов обработки результатов измерений. Ваттметр обеспечивает введение и автоматический учет поправки на неравномерность частотной характеристики приемных преобразователей. Прибор дает возможность сравнивать текущее значение измеряемой мощности с нижним и/или верхним заранее установленным значением мощности, при достижении которых формируется информация в виде символов (на дисплее) и электрических сигналов о превышении (занижении) измеряемой мощности заданных значений. Имеется 4-е режима усреднения (сглаживания) результатов измерения по алгоритмам, реализуемым различными видами программ. Инициирование команд управления прибором, а также выдача измерительной и служебной информации в персональный компьютер могут осуществляться через интерфейс RS —232. Калибровка ваттметров предусматривает подачу калибровочного сигнала непосредственно в узел преобразования мощности СВЧ, что исключает необходимость отсоединения преобразователя от источника сигнала. При этом только необходимо обеспечить отсутствие мощности СВЧ на входе приемного преобразователя. Ваттметр состоит из унифицированного измерительного блока и 4-х типов приемных преобразователей мощности СВЧ с разъемными соединительными кабелями. Потребитель может приобрести ваттметр МЗ-108 как с полным комплектом приемных преобразователей, так и с одним или несколькими преобразователями, необходимыми для решения его конкретных технических задач. Наличие самодиагностик |
