Поверка осциллографа HDO6000AR в Тамбове

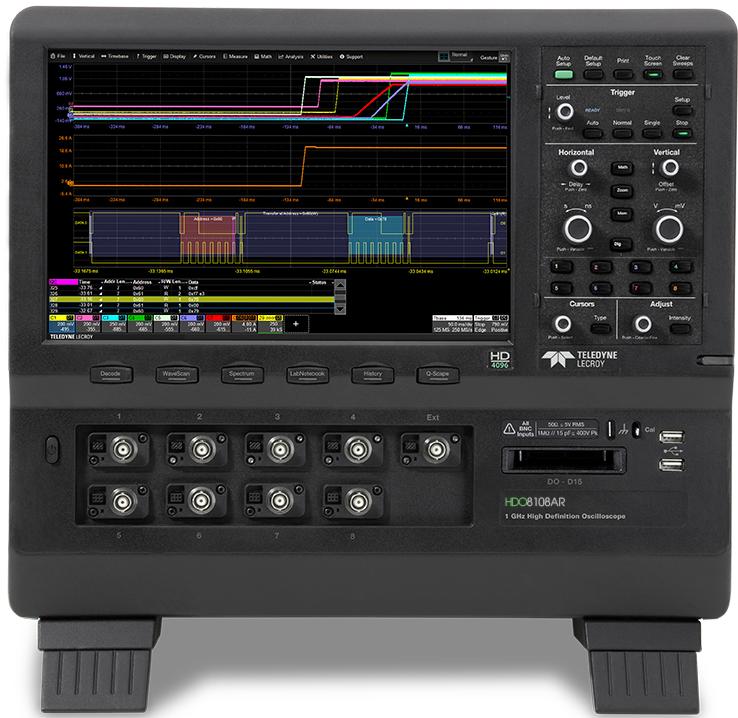

HDO-6000 — это сочетание технологии высокой четкости HD4096 на основе 12-битного АЦП, длинной внутренней памяти, мощных средств отладки, большого сенсорного цветного дисплея и компактного размера, что делает осциллографы идеальным средством для точных измерений и производительной работы. Поверка осциллографа HDO6000AR проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Ключевые особенности и поверка осциллографа HDO6000AR
- 12 бит; до 15 бит при включении программного увеличения разрешения (ERES)
- Полосы пропускания 350 МГц, 500 МГц, 1 ГГц
- Память – до 250 MБ на канал
- Сенсорный экран 12,1”
- Режим Анализатора спектра в стандартной комплектации
- Режим WaveScan™ — передовой пакет для поиска аномалий
- Режим предыстории History (просмотр ранее собранных данных)
- Программный пакет «Анализ электрической мощности» (опция)
- Синхронизация и декодирование последовательных протоколов
- PROTObus набор инструментов для отладки последовательных шин
- Режим LabNotebook™ — документирование и создание отчетов
- Интеллектуально развитая система синхронизации с возможностью самообучения TriggerScan
- Аналитическое программное обеспечение власти
- 16 цифровых каналов с частотой дискретизации 1,25 ГГц
- Возможности анализа смешанных сигналов
- Синхронизация аналоговых и цифровых сигналов по логическим шаблонам
- Поиск и декодирование цифровых последовательностей
- Измерение временных параметров цифровых последовательностей
- Режим отображения активного состояния каждого цифрового канала.
Технология высокого разрешения HD4096
Технология высокого разрешения HD4096 используется для захвата и отображения сигналов с частотой до 1 ГГц с высокой частотой дискретизации и обеспечивающей в 16 раз более высокое разрешение, чем в других осциллографах.
Huge Applied Offset Range
A 16-bit offset DAC permits ±10 V offset at 20 mV/div, ±4 V at 5 mV/div, and an amazing ±1.6 V offset at the highest sensitivity (1 mV/div). Such large applied offsets (combined with 12 bits) make it easy to acquire and view small signal variations (e.g. ripple, noise, transient interference) on DC or sensor signals. They also provide extended offset ranges for many of Teledyne LeCroy’s high voltage probes.
MAUI – новый формат мышления
MAUI это самый передовой пользовательский интерфейс для осциллографов. MAUI разработан для сенсорного управления; все основные элементы управления осциллографа доступны через интуитивно понятный сенсорный экран. MAUI создан для упрощения; ярлыки для быстрого доступа к функциям и интуитивно понятные диалоги облегчают настройки. MAUI создан для решения проблем; расширенные настройки средств отладки и анализа помогают максимально быстро найти решение проблемы.
Exceptional Serial Data Tools
Up to 23 standards supported – all with the industry’s best serial decoder with. Many are provided with high performance triggers. Learn more at teledynelecroy.com/tdme
Powerful, Deep Toolbox
Our waveshape analysis tools and application packages provide unparalleled insight. Learn more at Periodic Table of Oscilloscope Tools. Combine our powerful, deep toolbox with up to 50 Mpts/ch of acquisition memory and the most powerful motherboard in its class – an Intel® Core™ i3-2330E Dual (core), 2.2 GHz (per core) with 8 GB of RAM standard.
Поверка осуществляется по документу ПР-04-2017МП «Осциллографы цифровые запоминающие серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R. Методика поверки», утвержденному АО «ПриСТ» 22 мая 2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
